平成の時代に挑む
オートサイクル型スロッター
オートサイクル型スロッター

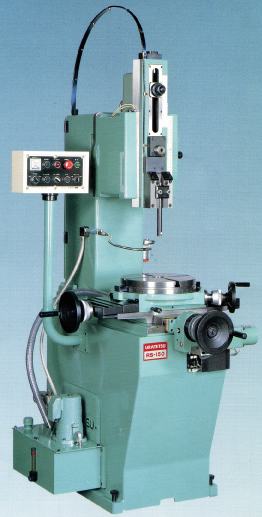

RS-150A
- 傾斜切削可能
- 強性給油式で十分な給油
- 切削油装置、バイト逃げ装置
- オートサイクルにC・Bモーター採用
- 寸動装置内蔵
- 変速は経済的なベルト方式
- 工程を自動化
- オートサイクル
スイッチON - 自動刻み送り
0.03～0.2自由選定 - 送り停止
- 0カットを行う
0.1秒～10秒範囲 - ラム上限にて停止
- 送り原点復帰
 |
 |
| RT-150 | KT-150 |
ウラテツ機械
| ストローク最大 | 全機種 | 150mm |
|---|---|---|
| テーブル作業面積 | RT・RS-150 | 300Φ |
| KT-150 | 200mm×600mm | |
| KS-150 | 200mm×440mm | |
| ストローク回数 | 全機種 3段 | |
| 50Hz | 23回 45回 84回 | |
| 60Hz | 27回 53回 103回 | |
| 本体バイト間 | 全機種 | 300mm |
| テーブルX軸移動距離 | RT・RS-150 | 170mm |
| KT-150 | 300mm | |
| KS-150（補助テーブル） | 30mm | |
| テーブルY軸移動距離 | 全機種 | 170mm |
| ラムの上下移動距離 | 全機種 | 150mm |
| X方向傾斜角度 | 全機種 | ±15・自在 |
| バイト逃げ装置（特別仕様） | 0.75mm・電磁式 | |
| 重量概算 | エアー式 | |
| 750kg |
| スパナ | 30×36 | 1丁 |
|---|---|---|
| 六角レンチ | 3・4・5・6・8 | 5本 |
| ストローク調整ハンドル | 12mm | 1本 |
| スライダー上下ハンドル | 12mm | 1丁 |
| バイトホルダー | 6・10 | 2本 |
| バイトホルダー | 30×36 | 1丁 |
|---|---|---|
| バイト逃げ装置 | 1式 | |
| 心高タイプ | 12mm | 1本 |
| スロッター用三爪チャック | 1ヶ | |
| 切削油装置 | 1式 | |
| オートサイクル装置 | 1式 |
